1600MPa電動試壓泵記錄儀采集控制系統

技術方案

一、設備的使用條件：

  1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

  2、工作環境：0℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；

  3、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品；

  4、設計耐壓:160MPa；

  5、測試溫度：根據實際使用環境及介質溫度；

  6、壓力測量精度：精準度為滿量程FS0.25%；

  7、本系統采用160MPa精度為FS0.25%的壓力傳感器；

  8、本系統的變頻控制系統精度為FS0.3-0.5%；

  9、電源：AC380/220V,50Hz；

  10、相對空氣濕度要求：≤70-90%。

本套計算機控制試壓泵根據客戶實際技術要求非標制作：其中參考試壓泵執行標準：

  JB/T9089-2014試壓泵

  JB/T6909-2014超高壓泵

  JB/T12013-2014自控試壓機

  JB/T53194電動試壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

 以下為客戶技術要求：(客戶提出簡單技術要求，結合參考技術方案整理)

    客戶需要160MPa電動試壓泵帶記錄儀壓力采集數據，壓力精度要求控制在0.5MPa內

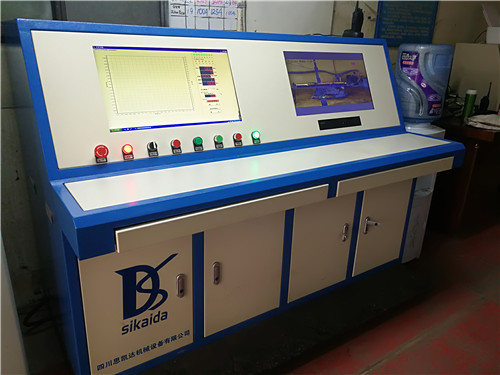

根據客戶以上技術要求及與客戶現場技術溝通交流后，結合我公司做過的類似項目，現做出技術方案如下：（此方案中所有圖片均為我公司曾經做過的項目實物照片，圖片僅供參考具體請以到貨實物為準）

二、設備配置部分技術參數及詳細功能描述：

1、設備概述：本設備根據需方技術要求非標制作：

    設備主體由3D-SY160MPa型高壓電動試壓泵（含試壓泵電控系統）、試壓泵壓力集成閥組（選擇性功能）與便攜式試壓泵壓力采集系統（數顯記錄儀）三部分組成。高壓電動試壓泵泵組與試壓泵壓力集成閥組脫離試壓泵便攜式試壓泵壓力采集系統后可獨立進行試壓試驗，但只能通過壓力表觀察壓力變化和控制壓力不能進行數據運算曲線顯示與打印報表。試壓泵壓力集成閥組通過不銹鋼鏡面管匯與被測高壓閥門相連接，試壓系統所有外接電線電纜及數據線據項目現場施工需要調整。

      本試壓泵控制系統中試壓泵壓力集成閥組閥門管匯，均采用進口美國HIP高壓氣控閥及高壓單向閥以及高壓截止閥，比某些同行業廠家自己生產的遠控卸荷閥更加能提高整個系統的使用壽命，更能保證整體系統的測試精度、保壓精度、并可以將自然壓降減至更低，從而實現了整個系統的相對“零泄漏”，我公司早在十幾年前就應用變頻無極調速系統來控制電動試壓泵的升壓速率（本項目為簡單手動操作），從而最大限度的實現了停泵不超壓，壓力不過沖，這一點大大優于同行業其它廠家靠幾套機械閥組動作來回配合繁瑣的控制功能。本試壓系統還配有遠程遙控緊急開泵、停泵功能，這一點大大的方便了操作人員實際試壓工作中的勞動強度，例如在閥門擰好接口準備開始試壓時，可以按遙控器遠程開泵，操作人員檢查所有接口有無擰緊或者漏水漏壓，如遇這種情況可遙控停泵進行操作。

    本試壓控制系統采用電動試壓泵安全閥超壓自動起跳和試壓泵壓力集成閥組里進口高壓氣控閥遠程卸放壓力以及采用防震電接點壓力表來進行系統限壓安全保護。如果試壓泵出現緊急故障可按急停按鈕關閉控制系統電源，然后手動泄除試樣及設備內部壓力, 設備運行如遇緊急情況可用遙控緊急停泵，遙控有效距離100米內。
