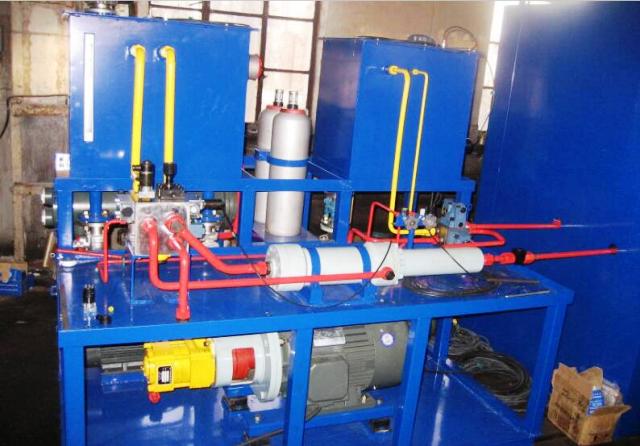

昆山優捷試壓泵脈沖試驗臺系統技術說明

<1>設備名稱：試壓泵液壓脈沖試驗臺
<2>設備型號： P1012-A-20
<3>設備用途適用于換熱器、軟管、壓力表、氣瓶等的脈沖試驗。
<4>技術參數1) 測試壓力：1.5～20MPa，；2) 循環頻率：（20～40）次/分鐘3) 試驗介質：液壓油；4) 波峰壓力：測試壓力*80%±5%5) 波谷壓力：測試壓力*20%±5%6) 波峰、波谷保壓時間：（0.1～1）秒7) 試驗環境溫度：常溫；8) 波形：三角波或梯形波9) 測試工件： 9 個；10) 測試柜外形尺寸：約 1500×750×1200（長×寬×高）11) 動力柜外形尺寸：1200X750X1200（長×寬×高）12) 控制柜外形尺寸：800X780X1200（長×寬×高）
第三章 系統特點試壓泵液壓脈沖試驗臺是根據相關標準設計，制造測定儀表的檢測設備。廣泛應用于各種儀表生產工廠、產品質量檢驗所、科研院校等單位對各種儀表的生產檢驗和開發研究。設備管路安裝均遵循橫平豎直原則，布局合理，水電分離，美觀耐用。其功能如下：(1) 采用高質量電動往復泵，壽命長確使用穩定；(2) 計算機數據采集處理，打印輸出循環次數和循環壓力波形；(3) 試驗時可以自由設定運行周期次數要求，當達到要求時可以自動停止試驗；(4) 試驗時外部可以觀察試樣試驗情況，觀察窗設有保護裝置；(5) 試驗壓力—時間曲線能夠在屏幕上顯示并能打印或存儲在存儲器內，工業計算機控制，存儲器有 USB 接口，可以將存儲數據以 EXCEL 文檔格式輸出；(6) 安全裝置：門開時不能測試、有加強的安全玻璃及急停按鈕。

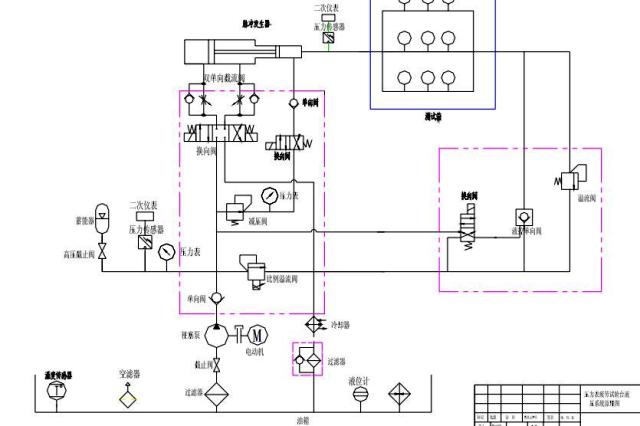

原理簡介：安裝好工件，調節調壓閥的壓力為工件測試工件的波谷壓力，設定比例調壓閥的壓力為測試工件的波峰壓力；比例換向閥左邊得電，系統升低，比例換向閥的右邊得電，系統缷壓。以此反復執行，完成脈沖試驗。升壓時間，保壓時間設定好之后，計算機自動執行。

<2>主要配件
配 件 清 單No. 項目 名稱 單位 數量 品牌 產地1 試壓泵 臺 1 力源液壓 中國
泵閥部分2 電動機 臺 1 江成 中國3 聯軸器 個 1 中國4 溫度傳感器 個 1 SENEX 中國5 換向閥 個 2 華德 中國6 單向閥 個 2 華德 中國7 換向閥 個 1 華德 中國8 液位計 個 1 黎明液壓 中國9 冷卻器 個 1 京儀液壓 中國10 比例溢流閥 個 1 華德 中國11 蓄能器 個 1 奉化 中國12 蓄能器開關 個 1 中國13 壓力表 個 2 HPT 意大利14 減壓閥 個 1 華德液壓 中國15 雙單向截流閥 個 1 華德液壓 中國16 空濾器 個 1 黎明液壓 中國17 吸油過濾器 個 1 黎明液壓 中國18 回油過濾器 個 1 黎明液壓 中國19 加熱器 個 1 中國20 脈沖壓器 個 1 IVS 中國21 壓力傳感器 個 1 SENEX 中國22 數顯表 個 1 紅潤 中國23 液控單向閥 個 1 華德 中國24 油箱 臺 1 中國25 溢流閥 個 1 華德 中國26 安裝柜 個 127電氣部分軟件 個 128 控制柜 個 129 電氣元件 個 130 電腦 個 1
