氣動試壓泵是我公司根據從國外引進的氣動試壓裝置的工作原理，結合我國的實際情況研制而成的一種新型試壓裝置。

一、 特點
它是使用壓縮空氣為動力源，以氣動泵為壓力源，輸出液壓力與氣源壓力成比例。通過對氣源壓力的調整，便能得到相應的液壓力。當氣壓力與液壓力平衡時，氣動泵便停止充壓，輸出液壓力也就穩定在預調的壓力上。因而具有防爆、輸出壓力可調、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它特別適用于油田鉆采工程的防噴設備、閥門、管道、連接件、壓力容器等受壓設備的高壓和超高壓試壓檢驗。同時也適合科研、檢驗部門作檢測工具。
二、 用途
氣動試壓泵用于石油化工工程的防噴器、閥門、管道、鍋爐等一切承壓容器進行液體試壓檢測。（泵可作防噴器控制系統中壓力源）。
三、 工作原理圖

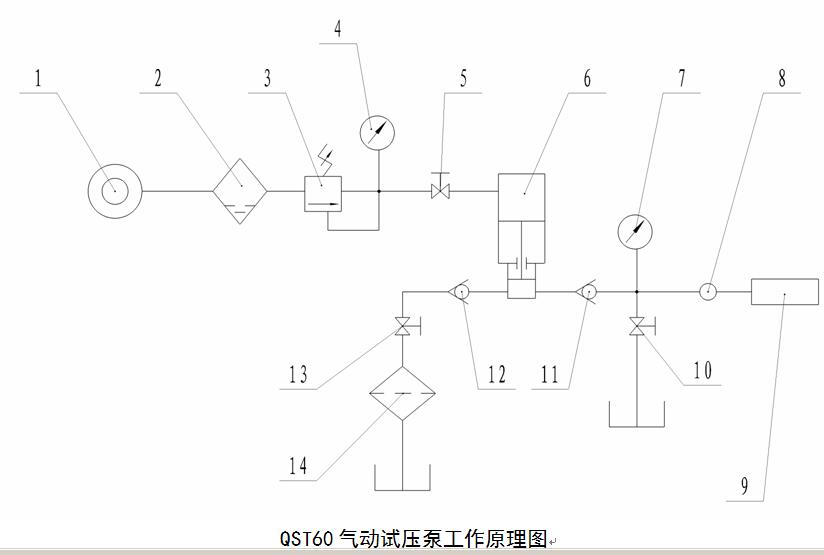

QST60氣動試壓泵工作原理圖

1.驅動空氣入口      2.空氣過濾器     3.驅動空氣調壓閥    4.驅動空氣壓力表
5.驅動空氣截止閥    6.氣泵           7.驅動空氣壓力表     8.高壓出口
9.試壓容器          10.高壓卸荷閥    11.出口單向閥       12.入口單向閥
13.水路球閥         14.水路過濾器



四、 氣動試壓泵技術參數
? 設備型號：QST60
? 試驗介質：水
? 流量：45L/h
? 使用環境要求: 水油的顆粒度 ≤100u,空氣的顆粒度≤25u
? 壓力比：1﹕86
? 驅動空氣工作壓力：7-10bar
? 動力單元允許最大輸出壓力：600bar(驅動空氣7bar)
? 驅動空氣入口尺寸： Rc1/2內螺紋
? 高壓出口尺寸：G1/4內螺紋

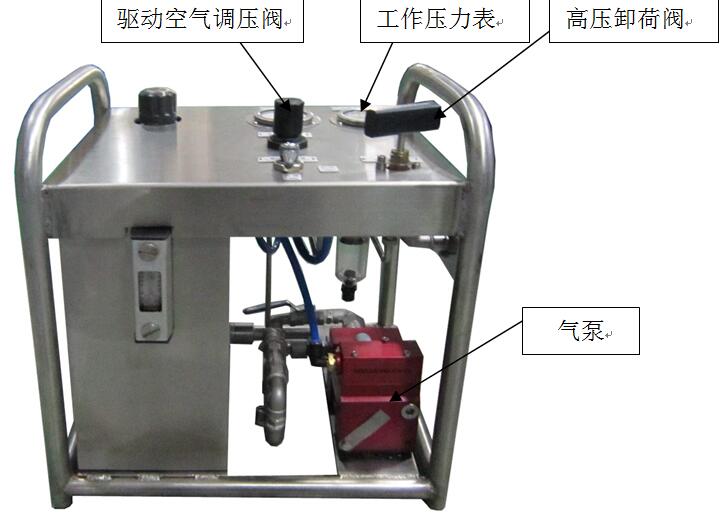

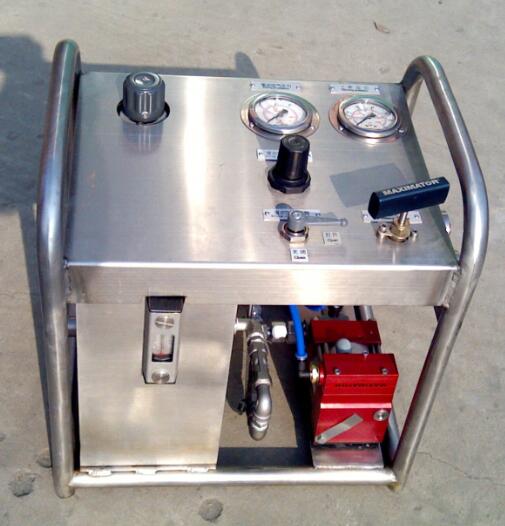

? 設備外形如下圖

五、 操作指南

注意：由于該氣動試壓泵設備為高壓流體產生裝置，為了確保操作安全，避免因高壓造成的設備損壞或人員傷害，在操作該增壓裝置之前，請仔細閱讀本操作說明書。該設備可以由壓縮空氣提供操作動力，當驅動空氣壓力不夠時,也可通過手柄壓桿進行手動操作。
建議：客戶使用驅動空氣管路的外徑不小于12mm
準備工作：
1) 檢查驅動回路中的過濾器內的冷凝油狀態，并及時排空，確保驅動空氣純凈、干燥。
2) 確保驅動空氣截止閥處于關閉狀態，以避免接通壓縮空氣時增壓泵突然啟動。

連接工作：
1) 將高壓出口與被增壓容腔連接好，確保連接牢固、可靠。
2) 將壓縮空氣供應接口與增壓裝置的進氣口連接。

使用操作：
1) 緩慢調節驅動空氣調壓閥，通過驅動回路壓力表的監測驅動回路的工作壓力，將驅動空氣調定在預先設定值（驅動空氣的調定壓力取決于所要求達到的出口壓力，將出口壓力除以壓力比即得到驅動空氣壓力）。
2) 打開驅動空氣截止閥，氣泵開始工作。
3) 待氣泵開始工作后，高壓回路上的壓力逐漸升高，通過高壓回路上的壓力表觀察高壓回路的輸出壓力值。
4) 調節驅動空氣調壓閥可以改變驅動回路的工作壓力值，從而得到不同的高壓輸出壓力以滿足不同的試驗、生產要求。

注意：驅動回路上的調壓閥必須由專人調節，調定好后，禁止將其隨意調節。（將調壓閥手柄按下，調節裝置即處于鎖定狀態）



停止工作：
1) 關閉驅動回路截止閥，液泵停止工作。
2) 開啟高壓卸荷閥，釋放掉高壓回路中的壓力。
3) 拆卸高壓回路接頭及管路，拆卸驅動空氣回路接頭及管路。
禁止系統回路管路內有工作壓力時，拆卸任何接頭、管件

保養與維護：
1) 每次測試工作完成后，將設備內、外擦拭干凈，注意驅動空氣進氣口及高壓出口處的密封防塵，以免雜質進入系統內部，損壞高壓元件。
2) 定期更換空氣過濾器濾芯。
3) 設備運輸時應該避免震動，防止壓力表損壞。

設備長期不用時，需定期打開氣泵活動幾下，以免其內部密封圈老化。

回路中的所有安全閥一經設定后，禁止將其隨意調節，以避免造成無法預計的后果。
