高壓試壓泵2DSY130MPa系列由試壓泵廠家四川思凱達生產，電動試壓泵是電動雙缸對置往復移動式試壓泵，其主要用途如下：1、一般壓力試驗：主要是對壓力容器、化工設備等做水壓、密封、強度和爆破試驗，及實驗室獲得高壓液體。

2、Pg≤160MPa壓力儀表的交變負荷試驗。

Pg≤100MPa壓力儀表超負荷試驗。

3、Pg≤100MPa膠管爆破試驗。

電動試壓泵的實驗介質為水，運動粘度≤20cst（50℃）[mn²/s]油類，或類似于水、油的液體。

三、電動試壓泵的基本參數

四、試壓泵的結構特點

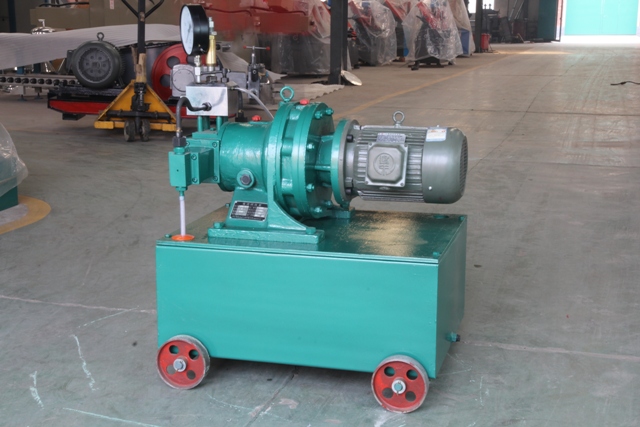

2D-SY50/100、2D-SY40/130型電動試壓泵，傳動部分采用臥式擺線針輪減速機，然后經主軸偏心滑塊機構，驅使十字頭在水平滑道內往復移動，帶動柱塞在液缸內的往復運動，以排出高壓液體。整個泵體部分置于水箱上方，固定在與水箱蓋相齊的機座上，并對置安裝，以便于拆裝液缸部分易損件和其它維護工作，從而使整體結構緊湊，外觀造型大方。

缸體是試壓泵的關鍵部件，由柱塞副和閥系兩大部分組成。其中柱塞、密封件、套筒、閥與閥套為關鍵零件和易損件，它們?yōu)橄嗷ヅ浜系呐技１倦妱釉噳罕脼槌邏和鶑捅茫坏谐邏旱墓ぷ餍阅堋Ｖ匾氖窃诔邏汗ぷ飨碌陌踩煽啃浴榇耍瑑筛着懦龅膲毫σ后w，通過集水進入集水體，在集水體上方中部設置閥門，其開啟壓力出廠時校準在1.1—1.2倍的額定工作壓力，集水體上方后部設置有放壓閥，用于緊急情況卸壓，但不作為被試容器的卸壓用。另外在集水體上方前部裝有壓力表以示壓力，為防止泵的脈動壓力影響表的讀視，表的下部設有阻尼裝置。

五、試壓泵的用途及使用特點

（一）2D-SY50/100、2D-SY40/130型電動試壓泵。

選用4KW、Y型普通電機。同步轉速1440轉/min^-1，減速機選用XWF6型，輸出轉速115轉/min^-1。

其起動運轉和維護見六-八章。

（二）2D-SY40/130壓力表電動試壓泵

電機減速機的配用同2D-SY50/100型，兩缸分離、兩路輸出壓力相位相差Л，流量為單脈沖，每缸的額定流量為25L/h，該泵不但滿足壓力表的交變負荷試驗要求，還可進行超負荷試驗及其它水壓試驗。

試壓泵的操作規程如下：

1、先按其六章規定做好準備工作，并試運轉。

2、按被試壓表標準要求，選定壓力值。

3、進行交變負荷試驗時，應放松閥調整螺栓，將節流閥調在大位置，開機運轉待工作正常后逐步調整節流閥，同時觀察閥的開啟壓力，根據選定壓力的高低擰緊或放松閥調整螺栓。這樣反復調整幾次，達到規定的壓力值后，鎖緊閥調整螺母，即可投入試驗。

4、當進行超負荷試驗時，應關閉節流閥，按一般壓力試驗方法進行。

六、電動打壓泵的起動運轉和停止

（一）準備工作

1、檢查泵減速箱內潤滑油油面高度，使其保持在油標的油線上。

2、檢查水箱內所用介質清潔與否，切忌使用含泥沙污水，以免堵塞管路，磨損柱塞副和閥系。

3、檢查各連接部位和壓緊螺栓是否堅固。

4、檢查電路絕緣及平安情況。

（二）電動試壓泵的啟動運轉

1、開動電動機，檢查空車運轉是否正常，聲響應均勻，無異常雜音，然后停機。

2、將被試容器與試壓泵的出口連接起來，大型壓力容器在試驗前先用清潔的試驗介質灌滿被試容器。

3、在電機作用下，兩柱塞往復工作，排出介質被試容器充滿介質后，壓力徐徐上升。

4、達到所需壓力后，停車保壓到要求時間，檢查被試容器。

（三）高壓試壓泵在運轉過程中注意事項

1、高壓試壓泵在運轉過程中應無異常雜音。

2、潤滑油允許溫升≤45℃。

3、在工作中如發現泵本身有滲漏現象，應立即停止工作，卸去壓力進行檢修，不允許在滲漏情況下繼續工作。

4、要經常觀察柱塞的密封情況，滲漏滴數允許值為20滴左右，發現有嚴重滴漏現象，要隨時給以調整。但不允許調得過緊（參見其九章）。

5、高壓試壓泵決不允許在超過額定壓力下工作。

七、電動試壓泵可能發生的故障及解決方法

（一）壓力表上升壓力不均勻，或壓力表指針擺動不上升。

1、先排除泵以外的（被試容器管路系統等泄漏）故障。

2、檢查吸入、排出閥的閥線是否密合良好，有無異物填充其間，拆開檢查研磨閥。

3、檢查吸入口濾網是否暢通，有無異物堵塞或吸入管連接處滲漏，清洗濾網或消除滲漏。

4、水箱內液面過低或不清潔，加液或替換。

5、柱塞之密封件嚴重滲漏或套筒失效，密封件太松應調整，如已損壞應替換（替換方法見其九章）。如果無論怎樣調整或已替換密封件，還是嚴重滲漏，套筒失效。

（二）所需功率太大

1、柱塞密封件過緊，適當放松。

2、運動部件有無卡死扭曲現象。

3、壓力超過壓力值或壓力表示值不準。

八、試壓泵廠家提醒試壓泵的維護

1、試壓泵外表應保持清潔。

2、水箱加液前須清洗干凈，不允許在箱內積儲污物或其它雜物。

3、其一次替換潤滑油，應在工作60小時進行，經過兩次替換后每隔500小時左右換油一次。

4、在較長時間停止工作時，如泵使用介質為水或其它不防銹介質應把介質排凈，用防銹油介質運轉，并把試壓泵外部沒有涂漆的部位涂上機油。

5、試壓泵在室外使用，如遇冬季或氣候變化達冰點時，試用介質應加適當防凍劑。

九、密封件的替換方法與維修

密封件的壽命與安裝維修是否得當密切相關，因此必須注意以下事項：

1、安裝密封件時應注意導向套的方向（坡口應朝向密封件），采用工具（外徑與箱體內徑相同，內徑與柱塞直徑相同的環狀鋁、銅或木筒）逐個將密封件環壓緊、壓平，不應采取全部填入，用密封件壓蓋一次壓緊的方法，將會造成接觸應力分布不均勻。

2、壓入密封件后，按順序裝好所有零件，開始試車在泵運轉的同時依據泄漏的情況，慢慢壓緊密封件，壓緊螺套一次旋轉螺紋1/6-1/2圈，觀察3-5分鐘。這樣逐漸壓緊，直到獲得滿意的泄漏量為止。一次壓的過緊就會擠出密封件中的潤滑劑并摩擦發熱甚而燒壞密封件，尤其是密封件入口環可能出現此種情況。故在使用過程中，必須嚴格控制壓緊力。

3、試壓泵在工作中應經常觀察柱塞密封的泄漏量，其泄漏滴數控制在5-20滴/min^-1左右，不應超過40滴/min^-1。

如此就能使處于正常密封狀態。
