計算機控制試壓泵

試壓泵控制系統、計算機試壓泵、計算機控制試壓泵系統、計算機試壓泵系統、試壓泵壓力采集控制儀

       鑒于目前同行業很多廠家都是直接使用PLC可編程邏輯控制器自帶的功能軟件，來冒充試壓泵專業控制軟件，往往是一個模板軟件，幾百家用戶一樣的界面，一樣的報表。思凱達試壓泵計算機壓力控制采集軟件可根據用戶技術要求更改功能，可按照用戶自定義界面及功能編制，用戶的實際需求專業設計、定制、增添任意功能以及試壓報表，軟件為開放式，由客戶提出技術要求，界面功能為任意，以雙方溝通需方認可的界面為準，在不涉及硬件成本的前提下，軟件終身免費升級。

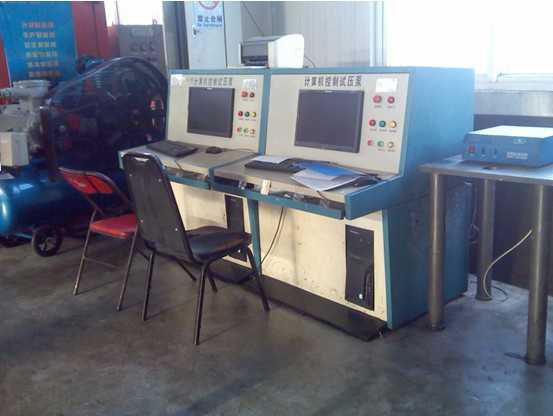

重要啟示：以上試壓泵控制系統的計算機操作臺圖片，為本人在2012?年?7?月?20?日?15:01:54時在渤海鉆探測井公司試壓現場親手拍攝，除授權鴻源機械、思凱達機械、普航機械、鼎興機械四家公司外，其他同行業公司使用本圖片均為侵權冒用，還有本公司的技術方案資料也出自本人之手，除授權上述四家公司使用以外，如果其他同行業廠家的網站與B2B發布信息中有使用，均為侵權冒用請盡快刪除，本人保留日后法律追究的權利。

參考用戶改造方案其中的技術要求，結合我公司多年來的典型類似客戶解決方案，設計試壓間改造方案如下：

以上為整體布局圖，僅供參考！

一、整個試壓間土建部分改造項目：

現場土建施工根據布局圖紙及設計圖紙，進行現場基礎建設施工，包括防護墻、安全門、控制室觀察窗、試壓區排污溝、集水池等。

其中基礎建設：
1) 水壓、氣密封試驗區域墻體高度均為2m；
2) 墻體內壁四周安裝3mm鋼板；
3) 缸體水壓區域一分為二，隔離為兩個獨立試壓區，并安裝獨立安全門；
4) 每個試驗區域獨立的安全門為電動開關，并與試驗設備形成安全互鎖；
5) 安全門為鋼結構，并鋪設厚度為5mm的花紋鋼板；
6) 試驗區域內增加排水溝、集水池、回收水箱、泵站；其中水溝應鋪設蓋板，集水池應鋪設蓋板并安裝過濾裝置，水箱為不銹鋼材質，并安裝黃沙用于過濾；
7) 氣密封試驗水池增加快速加水回路與排污泵；
8) 控制室開設玻璃窗，并安裝空調；
9) 打磨區加裝軸流風機；
10) 清洗區域增加排水地溝，并鋪設蓋板。

二、試壓系統概述：本設備根據需方技術要求非標制作：

以下是幾個試驗區具體的改造方案：

1、控制室:涉及到控制室的改造項目有：

一、在控制室的前面墻壁上安裝雙層防爆玻璃窗，達到遠程觀測幾個試壓區的目的。

二、室內內裝修預留與室外連接電線管井，安裝空調以保證幾套計算機控制系統能正常運行。

三、在控制室增加放置一臺大型綜合計算機操作臺系統，可與原有億威仕氣密封計算機操作臺并列擺放。大型計算機操作臺具有手動自動電路及數顯儀表等操作面板，總共六個屏幕，其中兩個計算機控制軟件屏幕三塊高清視頻監控屏幕，一塊總體高清視頻監控屏幕。高清視頻監控系統由目前網絡硬盤錄像機與高清攝像系統組成，還可連入局域網或國際互聯網，可實現車間、辦公室以及有互聯網接入的任何地方遠程登陸進行操控（甚至在手機上都可完成），通過計算機控制試壓軟件及高清攝像系統實現了對壓力測試及監控的遠程操控和異常診斷。

安裝在控制室的計算機控制系統及高清視頻監控系統詳細配置：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

綜合型計算機操作臺在控制室內，圖片僅供參考具體請以實物為準。

高清視頻監控，圖片僅供參考具體請以實物為準。

高清視頻監控系統參考以下標準設計：

GB50198—94 民用閉路監視電視系統工程技術規范

GB/J115—87 工業電視系統工程設計規范

GB/T16677-96 報警圖像信號有線傳輸裝置

GA/T74-94 安全防范行業標準

GA/T70-94 公共安全行業標準

GA/T74—94 安全防范工程費用概預算編制辦法

JGJ/T 16-92 民用建筑電氣設計規范

IEC/TC64接地防雷設計規范標準。

2、氣缸試壓區：

涉及到氣缸試壓區的改造項目有：

一、安裝三層過濾不銹鋼水箱，利用原來的蓄水池與原來的下水溝槽做水循環系統，在水壓區域鋪設鋼格板，采用中央地漏或者傾斜式下水。

二、將氣缸試壓區一分為二，放置兩套試壓系統，把試壓用的工裝按分類做臺架。

三、加高試壓間防護墻到2米，貼鋼板保護。

四、安裝報警門：水壓試驗時自動關門警燈亮，保壓時間到泄壓后報警燈滅，門自動開啟。

五、安防8路高清攝像（每套試壓泵系統四路高清），實現無縫隙覆蓋式的實時監控。

六、布線：電線電纜數據線入管走電線通道，橫平豎直符合安全規范要求。

七、布壓力管線：壓力管線采用金屬硬管，地面開槽入鋼管，穩定牢固防老化。

氣缸試壓間兩套試壓泵技術參數如下：

一、設備的使用條件：

1、設備可在需方不必增加其它設施的情況下可正常安裝使用；

2、環境溫度：-5℃~42℃；

3、試驗介質: 水或濃度較低的油類；

4、設計耐壓: 0-60MPa

5、測試溫度：常溫；

6、兩支60MPa壓力傳感器；

7、壓力測量精度：精準度為滿量程千分之一；

8、系統的整體控制精度為FS 0.3-0.5%；

9、電源：AC380/220V,50Hz；

10、相對空氣濕度要求：≤70-90%。

控制系統的主要功能參照試壓泵國標文件非標制作。

其中參考試壓泵執行標準：

JB/T9089-1999試壓泵

JB/T53194電動試壓泵 產品質量分等

GB-T9234-1997機動往復泵

GBT 7784-2006 機動往復泵試驗方法

跟據用戶方案要求，將氣缸試壓區一分為二放置兩套試壓泵系統：

在氣缸試壓區內放置兩套3DSY800/60MPa電動試壓泵與低壓注水泵泵組以及電氣控制系統，共用一套計算機控制系統，通過電線電纜數據線高清視頻線與放置在控制室內的計算機控制系統相連接，可任意切換分別進行水壓試驗，當計算機系統控制某一套時，另一套可以用手動壓力遙控自控來進行簡單的水壓試驗，兩套電動試壓泵泵組脫離計算機控制系統控制后，通過手動壓力遙控自控來控制可獨立進行壓力試驗，但只能顯示和控制壓力不能進行數據運算與打印報表，但可以通過控制室內的計算機控制軟件則可以手動采集壓力試驗數據，自動生成儲存報表與打印報表。氣缸試壓區同時配有二臺小型高壓清洗機用于清洗經過打磨后的氣缸腔體等。

氣缸試壓區內還同時安裝配置2X4路高清網絡攝像機（視頻監控系統放置在控制室內），可實現試壓區內無縫隙覆蓋式的監控，可隨時監控到被測容器以及整套試壓泵系統在壓力試驗中的實時狀況。

由于試壓間區域改造存在很多不確定因素，系統所有外接電線電纜及數據線均只能預算為50米，監控系統高清視頻線預算為400米，具體以施工現場實際應用為準。

氣缸試壓區試壓泵詳細配置參數：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

3DSY800/60MPa電動試壓泵與低壓注水泵泵組，圖片僅供參考具體請以實物為準。

電動試壓泵車間擺放實物圖，圖片僅供參考具體請以實物為準。

小型試壓清洗一體機，圖片僅供參考具體請以實物為準。

3、管線試壓區：

涉及到管線試壓區的改造項目有：

一、安裝三層過濾不銹鋼水箱，在水壓區域鋪設鋼格板采用中央地漏或者傾斜式下水，做試壓泵水循環系統。

二、加高試壓間防護墻到2米，貼鋼板保護。

三、安裝報警門：水壓試驗時自動關門警燈亮，保壓時間到泄壓后報警燈滅，門自動開啟。

四、安防四路高清攝像，實現無縫隙覆蓋式的實時監控。

五、布線：電線電纜數據線入管走電線通道，橫平豎直符合安全規范要求。

六、布壓力管線：壓力管線采用金屬硬管，地面開槽入鋼管，穩定牢固防老化。

管線試壓區一套試壓泵技術參數如下：

一、設備的使用條件：

1、設備可在需方不必增加其它設施的情況下可正常安裝使用；

2、環境溫度：-5℃~42℃；

3、試驗介質: 水或濃度較低的油類；

4、設計耐壓: 0-100MPa

5、測試溫度：常溫；

6、一支100MPa壓力傳感器；

7、壓力測量精度：精準度為滿量程千分之一；

8、系統的整體控制精度為FS 0.3-0.5%；

9、電源：AC380/220V,50Hz；

10、相對空氣濕度要求：≤70-90%。

控制系統的主要功能參照試壓泵國標文件非標制作。

其中參考試壓泵執行標準：

JB/T9089-1999試壓泵

JB/T53194電動試壓泵 產品質量分等

GB-T9234-1997機動往復泵

GBT 7784-2006 機動往復泵試驗方法

二、管線試壓區：

在管線試壓區內放置一套3D-SY227/100MPa高壓電動試壓泵與低壓注水泵泵組以及電氣控制系統，通過電線電纜數據線高清視頻線與放置在控制室內的計算機控制系統相連接，高壓電動試壓泵泵組脫離計算機控制系統控制后，通過手動壓力遙控自控來控制可獨立進行壓力試驗，但只能顯示和控制壓力不能進行數據運算與打印報表，但可以通過控制室內的計算機控制軟件則可以手動采集壓力試驗數據，自動生成儲存報表與打印報表。管線試壓區同時配有一臺小型高壓清洗機用于清洗經過水壓試驗后的管線等。

管線試壓區內同時安裝配置4路高清網絡攝像機（視頻監控系統放置在控制室內），可實現試壓區內無縫隙覆蓋式的監控，可隨時監控到被測容器以及整套試壓泵系統在壓力試驗中的實時狀況。

由于試壓間區域改造存在很多不確定因素，系統所有外接電線電纜及數據線均只能預算為100米，監控系統高清視頻線預算為400米，具體以施工現場實際應用為準。

管線試壓區試壓泵詳細配置參數：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

電動試壓泵車間擺放實物圖，圖片僅供參考具體請以實物為準。

小型試壓清洗一體機，圖片僅供參考具體請以實物為準。

以下為計算機控制軟件一些基本功能，圖片僅供參考具體請以實物為準。

以上是軟件的一些基本功能，圖片僅供參考。請以實物為準！

以上為客戶提供的試壓報表。僅供參考，具體請以實物為準。

本系統試驗報表由客戶提供模版，開放式制作。

海普泵業產品購銷合同協議附件：附錄：

軟件一些基本功能的介紹，僅供參考。具體請以實物為準！

試壓曲線與保存數據

1、 計算機控制系統

計算機操作臺、工控電腦主機、顯示器、打印機、試壓泵控制系統、設備配電系統、計算機控制試壓控制軟件等。

◆     計算機控制軟件

梯度升壓到200MPa軟件實物圖

通用軟件界面，圖片僅供參考具體請以實物為準。

軟件界面及控制內容有甲方提出要求，乙方完成功能。

并提供日后升級服務。（本設備先應用本公司計算機控制壓力測試系統通用軟件，待甲方能提出軟件修改要求為止，期限為設備使用起三個月，如以后我公司計算機控制壓力測試軟件升級換代，在不增加硬件成本的前提下，可免費為需方升級。）

1、   軟件操作界面說明：

系統控制軟件保壓測試界面，圖片僅供參考具體請以實物為準。

系統控制軟件梯度升壓界面，圖片僅供參考具體請以實物為準。

系統控制軟件保壓界面，圖片僅供參考具體請以實物為準。

系統控制軟件操作界面說明：

本系統內置本公司自主研發的專用控制軟件，操作界面人性化，軟件性能成熟穩定無缺陷，可以任意設定試驗項目、壓力值、保壓時間等各種試驗參數。完善的人機交互界面，制定試壓方案后會通過彈出窗口的形式引導操作員完成實驗。通過對話框上“確定”，“取消”按鈕對相對危險（例如爆破實驗）的試驗項目，讓程序員進行確認，確定實驗的準確與安全。軟件可根據用戶技術要求更改功能，可按照用戶自定義界面及功能編制，以雙方溝通需方認可的界面為準。

系統控制軟件登陸界面，圖片僅供參考具體請以實物為準。

系統控制軟件用戶管理界面，圖片僅供參考具體請以實物為準。

系統控制軟件的使用者有各自的帳戶和密碼。此功能非WINDOWS的系統的登陸權限密碼。在微機控制軟件中可以設置使用者各自的用戶名和密碼。該密碼機制有助于防止未經授權的操作員進入系統或進行與其權限不符合的操作和參數設置。軟件使用者密碼只有在系統授權的情況下由操作人員進行修改。

系統控制軟件程序參數設置界面，圖片僅供參考具體請以實物為準。

系統控制軟件試驗操作界面，圖片僅供參考具體請以實物為準。

系統控制軟件設有試驗參數配置界面與試驗操作兩個界面，可根據用戶的不同需求，對控制軟件進行多項嵌入，以供用戶選擇使用，針對不同容積、不同壓力等級的試壓，每個試驗項目一個編程。硬件和軟件的結合使整個系統滿足各種的容器的試壓需求。

計算機控制軟件的功能及技術指標：

1:靜壓試驗；

2:爆破試驗；

試驗程序及參數預輸入功能按照被測容器設定典型的試驗程序有：

1:恒速升壓—保壓—泄壓

2:恒速升壓—直至爆破。

系統控制軟件梯度升壓后爆破界面，圖片僅供參考具體請以實物為準

3、梯度升壓功能：即恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至達到試驗標準壓力；多段恒速升壓保壓試驗過程（可程序選擇范圍1-10段，將某段測試壓力分為一至十段，如將100MPa測試壓力分為：0-20、20-40、40-80、80-100幾段進行測試。高壓測試系統開機后達到第一段20MPa停泵壓力點時，系統自動停泵進入保壓狀態；保壓時間到，系統自動啟動試壓泵達到下一階段后壓力點后，系統自動停泵，以此類推）--恒速升壓直至達到試驗標準壓力；

系統控制軟件壓力補償界面，圖片僅供參考具體請以實物為準。

4、壓力補償功能：恒速升壓—保壓—被測容器出現壓降時(水壓循環系統由于各種因素，造成容器壓力下降)，系統可自動開泵或在不停機狀態下進行壓力補償，進行自動補壓—保壓—泄壓。

圖片僅供參考，具體請以實物為準

5、本試驗壓力在試驗過程中可以任意設定單段或者多段保壓測試，升壓速度能保持恒定，可實現測試試驗壓力無級調節，升壓速度可顯示、可控制；試驗數據和曲線參數能實時顯示、并有預設理論曲線做為試驗的參考數據，能自動保存存貯試驗結果、并可任意打印試驗報表；能直接編制、保存、調用編制好的程序，并設有系統審核功能防止試驗參數輸入的錯誤；試驗數據能直接以模板形式生成，基本信息完整，只需要做一些備注、判斷即可，同時試驗結果可編輯，可聯網，可與OFFICE辦公軟件兼容，其模板可重新編制，并設定。

系統控制軟件數據庫界面，圖片僅供參考具體請以實物為準。

6、強大的數據庫功能：可任意檢索以前做過的試驗曲線數據及報表。

計算機試壓軟件功能還有很多，不再一一敘述。
